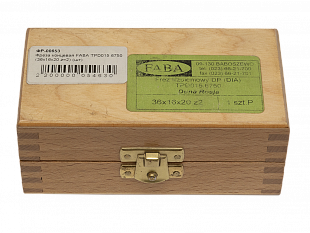

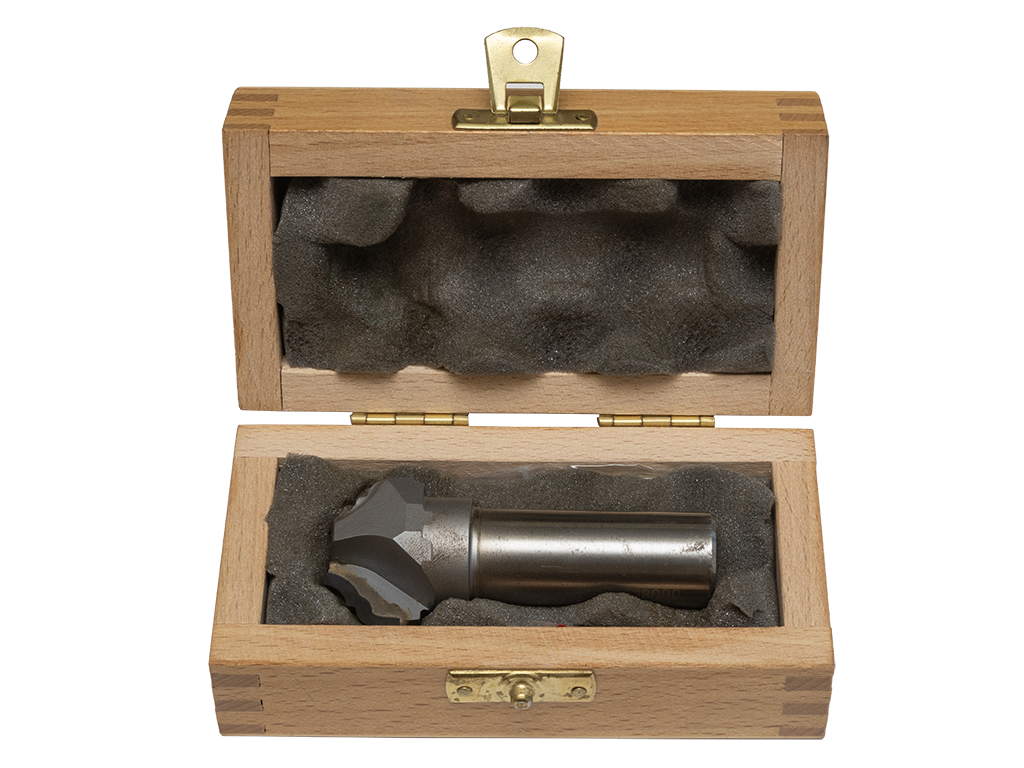

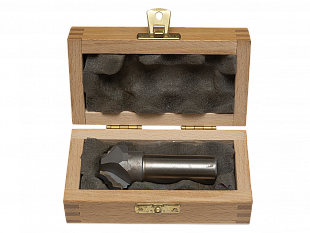

Фреза концевая алмазная FABA TPD 015.6750 (D36 / h16 / d20, z=2) — профильный инструмент с режущими зубьями из поликристаллического алмаза для многооперационных фрезерных центров с ЧПУ. Предназначена для профилирования лицевой и тыльной стороны плитных материалов: МДФ, ДСП и ЛДСП, фанеры, массива, а также HPL и облицованных плит.
Рабочий диаметр 36 мм и высота профиля 16 мм позволяют снять профиль за один-два прохода, без промежуточной черновой операции. Два алмазных зуба формируют чистый рез без сколов: PCD многократно превосходит твёрдые сплавы по износостойкости, держит геометрию профиля на абразивных плитах со смолами, ламинатом и плёнками и отрабатывает в разы больший ресурс, чем инструмент с напайками HW. Хвостовик Ø20 мм снижает биение и вибрацию на вылетах и на больших подачах. Фреза подлежит многократной переточке алмазным инструментом, что удерживает расход на партию в серийном производстве.
Позиция относится к строительной группе TPD-015 и поставляется по чертежу профиля либо по образцу — при заказе указываются D, h, d, число зубьев, направление вращения, материал и режимы станка.
| Технические характеристики |
|
|---|---|
| Производитель / страна | FABA S.A., Польша (производство FABA DI) |
| Тип | Фреза концевая профильная алмазная |
| Артикул | TPD 015.6750 |
| Строительная группа | TPD-015 |
| Диаметр режущей части, D | 36 мм |
| Высота обработки, h | 16 мм |
| Диаметр хвостовика, d | 20 мм |
| Тип хвостовика | Цилиндрический, под цангу / гидропатрон |
| Количество зубьев, z | 2 (PCD) |
| Материал зубьев | Поликристаллический алмаз (PCD) |
| Материал корпуса | Инструментальная сталь |
| Обрабатываемые материалы | МДФ, ДСП, ЛДСП, фанера, HPL, массив |
| Оборудование | Фрезерные центры с ЧПУ |
| Направление вращения | Правое (по смежной позиции серии — уточнить по фрезе) |
| Частота вращения, ориентир | до 18 000 об/мин |
| Подача, ориентир | 8–12 м/мин |
| Переточка | Да, алмазным кругом |
| Поставка | По чертежу профиля или образцу |
| Статус артикула | Вне действующего каталога, изготавливается по техзаданию |
| Расшифровка спецификации |
|
|
|---|---|---|
| TPD | Тип: концевая профильная фреза с алмазными (PCD) зубьями | — |
| 15 | Серия/построительная группа, не размер | — |
| 6750 | Внутренний код чертежа профиля | — |
| D | Диаметр режущей части (наружный) | 36 мм |
| h | Высота обработки — вертикальный размер профиля | 16 мм |
| d | Диаметр хвостовика (посадка в шпиндель) | 20 мм |
| z | Количество алмазных зубьев | 2 |
Характеристики
| Бренд | FABA |
| Размер | 36х16х20 z=2 |
| Складской артикул | ФР-00653 |
| Тип | Фреза концевая |
