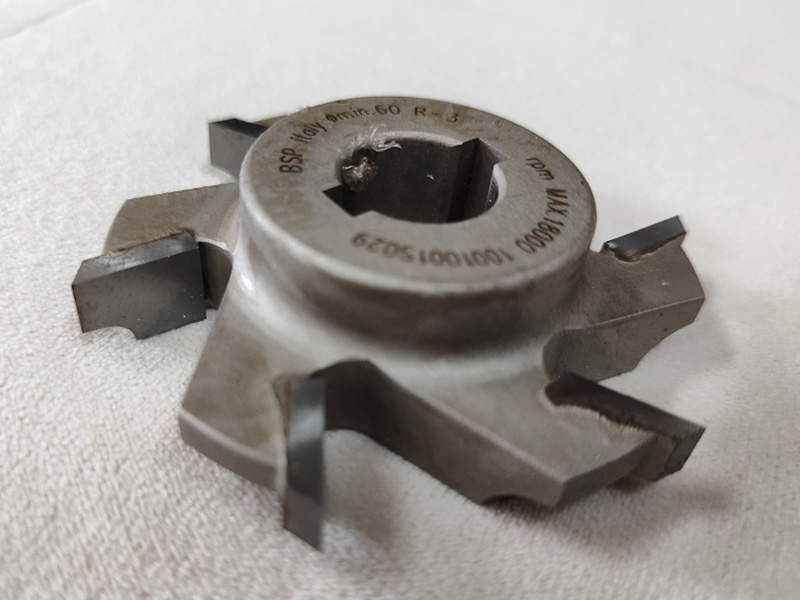

Фрезы для кромкооблицовочных станков Фреза фасонная с НМ напайками BSP 60х19х16мм Z6R3 для Cehisa мод. RF-99 Vitap мод. RC-91 Арт. 1001001S029/030

D	d	b	Z	R	Станок
60	16	19	6	3	Cehisa, Vitap

Используемые сокращения:
D - диаметр рабочий
d - диаметр посадочный
b - ширина общая (или ширина режущей части)
R - радиус
Z - количество зубьев
h - высота рабочей части
? - угол скоса рабочей части

Данная фреза специально спроектирована для высокоточного фрезерования листовых и профильных заготовок из ПВХ и АБС пластика толщиной 2 мм. Благодаря продуманной геометрии и использованию качественных материалов, инструмент обеспечивает минимальную шероховатость обработанной кромки, исключая сколы и заусенцы.

Фреза радиусная Cehisa 60х19х16 Z=6 R=3 имеет расстояние по центру радиуса D=58,5 посадочный диаметр d=16мм. Оснащена двумя шпоночными пазами, z=6 r=2 предназначены для работ по ПВХ/АБС толщиной 2 мм., Корпуса изготовлены из инструментального сплава, оснащены напайками из твёрдого сплава (НМ). Предназначена для фрезерных станков Cehisa RF-99 и Vitap RC-91

Фреза с НМ напайками Cehisa 60х19х16 Z=6 R=3 используются на станках Cehisa RF-99 и Vitap RC-91. Один комплект состоит из двух фрез (левого и правого вращения). Фрезы рассчитаны на максимальное кол-во оборотов шпинделя - 12000 об/мин. Возможна заточка фрез при обязательном условии последующей балансировки. При работе с этими фрезами достигается максимальное качество обработки заготовки (минимальная шероховатость)

Конструктивные особенности и технические характеристики

Фреза имеет внешний диаметр 60 мм, посадочный диаметр 16 мм и рабочую высоту (длину режущей части) 19 мм. Радиус скругления (R) составляет 3 мм. Инструмент оснащен шестью зубьями (Z=6), что позволяет работать на повышенных подачах без потери качества поверхности.

Ключевая особенность данной модели — два шпоночных паза, гарантирующих надежную фиксацию на шпинделе и исключающих проскальзывание при высоких нагрузках. Корпус фрезы изготовлен из высокопрочного инструментального сплава, прошедшего термостабилизацию, что предотвращает биение и вибрации при длительной эксплуатации.

Режущие кромки оснащены напайками из твердого сплава (НМ). Твердосплавные напайки устойчивы к абразивному износу, характерному для наполненных ПВХ композиций и цветного АБС-пластика. Это значительно увеличивает межпереточной ресурс инструмента.

Совместимость с оборудованием

Фреза Cehisa 60х19х16 Z=6 R=3 изначально проектировалась для использования на высокоскоростных фрезерных станках с ЧПУ, в частности для моделей Cehisa RF-99 и Vitap RC-91. Однако, благодаря стандартному посадочному диаметру 16 мм, она успешно применяется и на другом оборудовании для обработки пластика, где максимальная частота вращения шпинделя достигает 12 000 об/мин. Превышение рекомендуемых оборотов не допускается, так как это может нарушить балансировку и снизить ресурс напаек.

Комплектность и возможность заточки

Обратите внимание: один комплект состоит из двух фрез — левого и правого вращения. Покупка комплекта необходима для чистовой обработки замкнутых контуров и пазов с двух сторон. Рекомендуем производить заточку фрез только на специализированном оборудовании с обязательной последующей динамической балансировкой. Нарушение балансировки после переточки ведет к появлению волнистости на поверхности детали и преждевременному выходу подшипников шпинделя станка.
